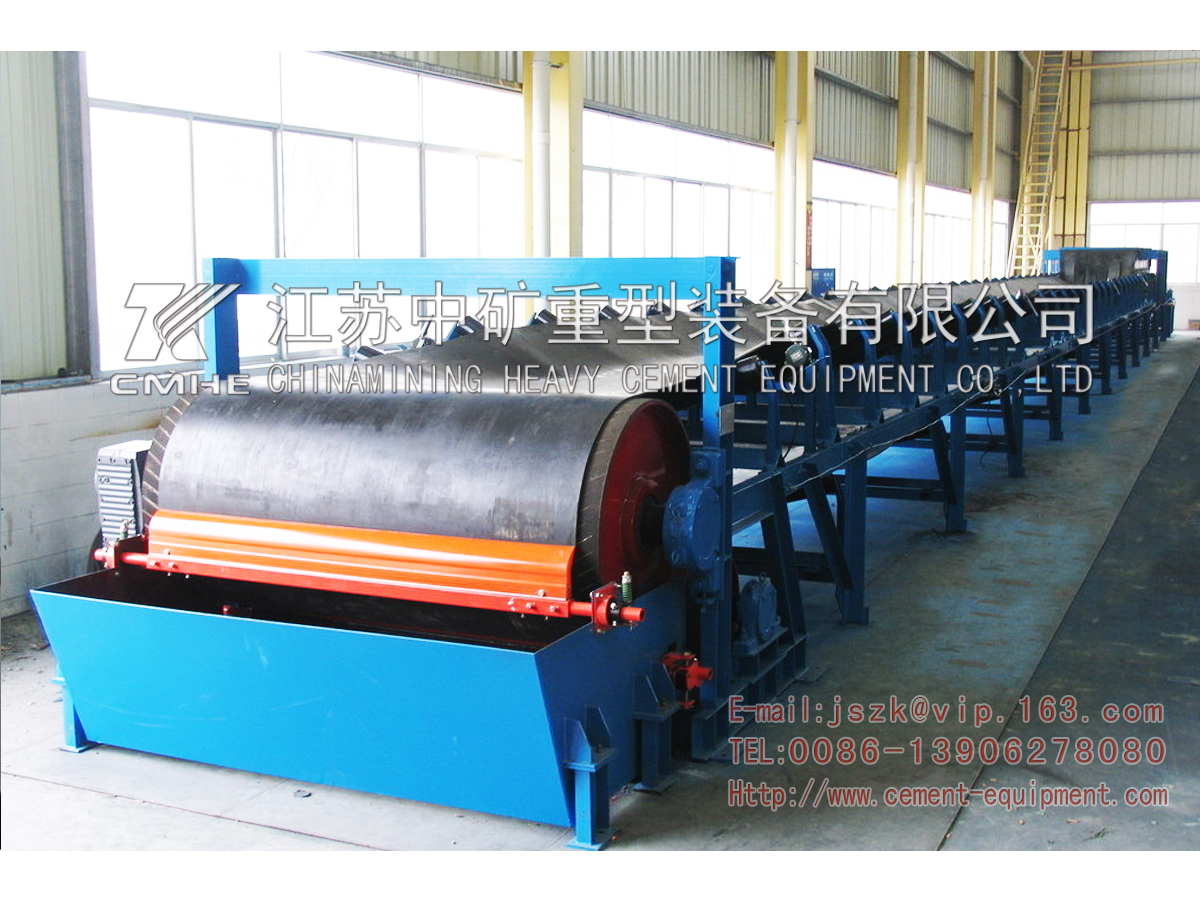

TD75、DTⅡ、DTⅡ(A)型帶式輸送機

周先生 13906278080 丁寶勤 13906276368

電話：0513-88400999 傳真：0513-88400998 郵箱：jszk@vip.163.com

產品應用范圍
TD75和DT II型帶式輸送機由于輸送量大，結構合理，維護方便，成本低，通用性強等特點，而廣泛應用于礦山、冶金、化工、煤炭、建材、機械、糧食、輕工、水電、交通等各個行業，連續輸送各種散料和成件物品。

根據輸送要求，TD75和DT II型帶式輸送機可以單機輸送，也可以多臺或者與其他輸送機組成水平或者傾斜的輸送系統。TD ll型帶式輸送機由于輕便，輸送量大，應用也越來越廣。

帶式輸送機適用的工作環境溫度一般為-25-40℃，對于在特殊環境中工作的帶式輸送機，如具有耐熱、耐寒、防水、防腐、阻燃等條件，應另行采取相應的防護措施。

TD75 and DTII belt conveyors are featured by great conveying capacity, advanced structure, convenient maintenance and high generality, so they are widely used for continuous conveying all kinds of bulk materials or finished products in many industries, such as, mining, metallurgy, chemical, coal, building materials, machinery, grains, light industry, water and electricity and transportation. According to the requirement, it can work alone, or form a horizontal or inclined conveying system together with several other units or other conveyors. TDII belt conveyor is used more and more widely, because of its lighter weight and greater conveying capacity.

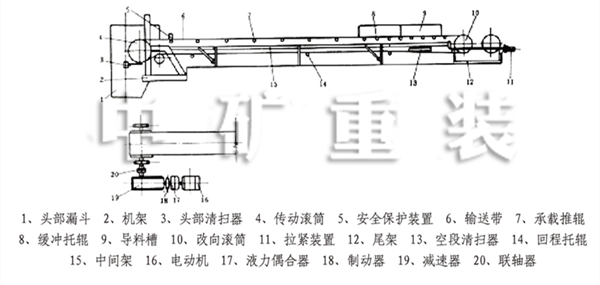

整體結構及部件名稱Overall structure and part names

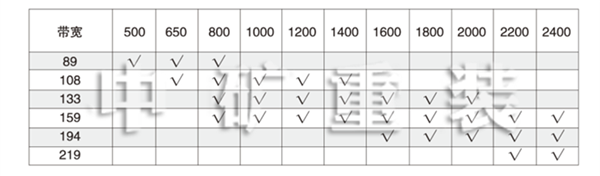

托輥參數Supporting roller spec.

特點及應用
TD75、DTⅡ型帶式輸送機帶寬有六種：500、650、800、1000、1200、1400毫米。可用于水平或傾斜輸送，還可采用帶凸弧段、凹弧段與直線段組合的輸送形式。允許輸送的物料塊度取決于帶寬、帶速、槽角和傾角,也取決于大塊物料出現的頻率。不同物料所允許的傾角見表1，傾斜向下輸送時，允許傾角上限為表1所列值得80%。若需要采用大于表1的傾角時，可選用花紋帶式輸送機。
TD75、DTⅡ型帶式輸送機所選用的輸送帶有普通橡膠帶和塑料帶兩種，適用的工作環境溫度一般為-25~+40℃之間輸送具有酸性堿性、油類物質和有機溶劑等成份的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。

布置形式及物料輸送角度

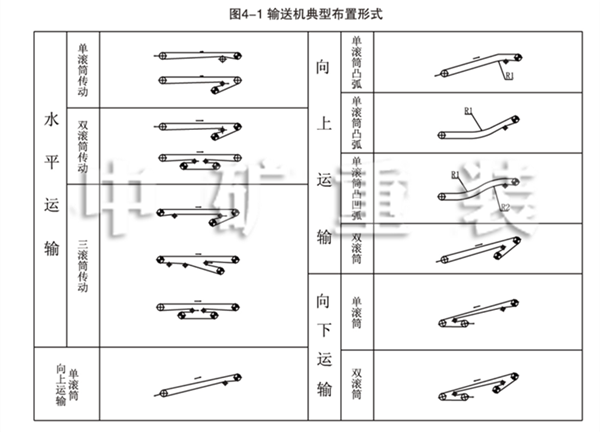

4-1、帶式輸送機可以用于水平或者傾斜輸送，可以傾斜向上，也可以傾斜向下，其典型布置形式參照?qǐng)D4-1。

4-2、詳細輸送時允許的傾角上限為表列值得80%。

表4-1：輸送機輸送不同物料允許的傾角上限

物料名稱	β	物料名稱	β
塊煤	18°	濕精礦（含水12%）	22°
原煤	20°	干精礦	18°
粉煤水洗后①	21°	篩分后的石灰?guī)r	12°
篩分后的焦炭	17°	干砂	15°
0~25mm焦炭	18°	混有礫石的砂	20°
0~3mm焦炭	20°	采石場的砂	20°
0~35mm礦石②	16°	濕砂	23°
0~120mm礦石	18°	鹽	20°
0~60mm礦石	20°	型砂	24°
40~80mm油頁巖	18°	廢砂	20°
20~40mm油頁巖	20°	未篩分的石塊	18°
0~200mm油頁巖	22°	水泥	20°
干松泥土	20°	塊狀干粘土	18°
濕土	23°	粉狀干粘土	22°

注：
①包括精煤、中煤和尾煤
②包括黑色金屬、有色金屬、巖石、石灰石等礦石。

主要技術參數
TD75型帶式輸送機主要技術參數

帶寬	500	650	800	1000	1200	1400
帶速（m/s)	0.8-2.5	0.8-2.5	1.0-3.15	1.0-3.15	1.0-4.0	1.0-4.0
輸送能力(t/h)	78-230	131-191	278-824	435-1233	655-2200	891-2990
功率	1.5-30	1.5-40	1.5-75	3-100	4-185	4-185

DTⅡ型帶式輸送機主要技術參數

帶寬	500	650	800	1000	1200	1400
帶速（m/s)	0.8-2.5	0.8-2.5	0.8-3.15	0.8-4.0	1.0-5.0	1.0-5.0
輸送能力(t/h)	69-217	127-397	198-781	324-1622	593-2971	825-4130
功率	2.2-37	2.2-90	2.2-315	3.0-315	5.5-315	15-315

輸送能力

帶寬 mm	帶速（m/s）
	0.8	1.0	1.25	1.6	2.0	2.5	3.15	4	5	6.5
	輸送量（t/h）
500	69	87	108	139	174	217
650	127	159	198	254	318	397
800	198	248	310	397	496	620	781
1000	324	405	507	649	811	1014	1278	1622
1200		593	742	951	1188	1486	1872	2377	2971
1400		825	1032	1321	1652	2065	2602	3304	4130
1600					2186	2733	344	4373	5466
1800					2795	3494	4403	5591	6986	9083
2000					3470	4338	5466	6941	8676	11277
2200							6843	8690	10863	14120
2400							8289	10526	13518	17104
